基于中國的經濟發展形勢和能源結構優化調整的大趨勢，LNG因其儲存運輸便利、清潔環保、靈活、安全可靠，在能源消費結構中日趨重要。隨著能源結構改革的持續推進，LNG需求增長迅猛，未來LNG接收站的規模逐步向大型儲備基地邁進，可通過LNG儲備量保障供氣安全。

　　本文通過對大型LNG儲備基地規劃的處理規模及功能的分析，并結合已掌握的LNG接收站總圖布置經驗，綜合考慮一次規劃、分步實施，合理規劃LNG儲罐群及相關工藝設施的布置，使流程順暢、規劃預留區域施工便利，既要降低先期建設投資、又為后續發展預留充足的空間。

　　公用工程區及輔助生產區

　　該區域獨立于工藝裝置區布置，主要包括總變電所、控制室、應急發電機房、空壓制氮、生產生活水泵房、污水處理裝置、維修車間及綜合倉庫等?？諌褐频b置宜靠近主要使用負荷中心并根據規范要求的風向和間距布置?？傋冸娝烁鶕?jù)外電進線防線靠近廠區邊緣布置、進出線方便，廠區較大時需在儲罐群區、工藝裝置區等設施區域變電所?？刂剖乙瞬贾迷陔x生產區相對較近的位置、縮短電纜長度，方便操作。

　　為了生產運行過程中管理方便，維修車間和綜合倉庫布置在生產區外，減少開具不必要的作業許可票。

　　槽車裝車區、LNG罐箱充裝區

　　該區域宜位于廠區邊緣位置、獨立成區。并應設置專用出入口，若槽車裝車量較大出入口需分開設置，并各設兩臺地磅；在出入口處可設置開票亭，縮短開票時間、進出方便快捷。該區域與廠區用實體圍墻相對隔離，區域內應有足夠的空間使槽車盡量少移動、轉向。若裝車量較大可臨近裝車區設置獨立的安檢候車區，槽車裝車前在該區域完成安檢并短暫停留，該區域內可設施司機休息室、電子叫號系統，方便槽車裝車進廠調度管理。為了節約用地，裝車撬可按一島雙撬的形式布置。若LNG罐箱充裝量較大，為避免對LNG槽車的干擾，罐箱充裝可獨立成區布置，并設置一定的罐箱堆放場地。

　　鐵路罐車充裝區

　　LNG鐵路運輸不受雨雪天氣影響，可進行長距離大宗運輸，鐵路罐車容積大、運輸速度快、成本低，隨著產業政策的發展和LNG鐵路運輸體系的不斷推進，未來幾年內若實現LNG鐵路罐車的運營，勢必會帶來LNG運輸模式的變革。在大型LNG儲備基地規劃時可根據市場情況和基地定位考慮預留鐵路罐車充裝區域，一旦條件成熟，可迅速投入使用、搶占市場先機。

　　總體規劃及平面布置

　　大型LNG儲備基地規劃布置主要考慮合理性、可實施性、安全性三個方面。安全性方面需嚴格按照相關標準規范的防火間距和布置要求，并參考火災危險分析的結果及設施允許接受的熱輻射強度確定間距。

　　規劃布置的合理性、可實施性需考慮周邊環境、廠區功能定位、分期實施策略等因素。首先，根據儲備基地陸域用地范圍的形狀、碼頭位置等因素首先確定LNG儲罐群的位置，儲罐群的布置形式根據遠期規劃儲罐總數量及場地形狀確定。其次，根據工藝流程、海水取排水口位置確定工藝裝置區的位置，需工藝流程順暢、管線短捷，還需為后續發展預留足夠的空間；槽車裝車區宜靠近儲罐區縮短低溫管線長度，并宜靠近外部主干道，同時應設置合理的行車路線并規劃槽車安檢候車區。公用工程實施應靠近使用負荷中心布置，減少輸送管道或電纜長度、降低投資。再次，結合場地及周邊環境及配套設施情況、風向條件確定行政辦公及生活服務區位置。各大功能區位置基本確定后再合理優化布置公用工程及輔助生產設施，合理利用站場空間，提高土地利用系數。

　　根據用地形狀、建設規模和規劃建設內容的不同，LNG儲備基地的布置可分為幾種不同的形式。以總體規劃建設20座儲罐的項目規模為例，根據用地形狀研究了三種不同的布置方式。

　　若用地為長條形，可在廠區兩側各規劃布置10座儲罐（分兩排）、中間位置布置工藝裝置區和其他輔助生產設施，一側的儲罐區和工藝裝置區為首期建設、另一側的為整體預留，輔助審查設施可考慮同區域內預留設備擴建空間?？稍谝粋€儲罐群區旁橫向規劃布置預留鐵路線和鐵路罐車充裝站。該布置方式首期建設的設施相對集中、遠期設施整體預留、獨立布置，首期建設的管道、管廊等設施不需過多地考慮預留遠期能力、節省投資，但建成后兩個儲罐群被工藝裝置和其他設施分割開、距離較遠，相互聯通的管道較長。

　　若用地形狀比較方正，則儲罐群區分4排（每排5座儲罐）集中布置，在首期建設的儲罐群旁邊布置首期工藝裝置、并為遠期預留充足的空間，廠區周邊布置槽車裝車區，其他區域布置公用工程及行政辦公區?？稍趶S區周邊或靠近儲罐群區旁規劃布置預留鐵路線和鐵路罐車充裝站、鐵路罐車充裝線，鐵路充裝線的規劃不能影響廠區各出入口的通道。該布置方式首期建設時廠區中間預留空地較多、布置相對分散、后期擴建需在廠區中間進行，但建成后整個系統為一個統計的整體。

　　根據用地的長度儲罐群也可布置為L形，如兩排各布置8座儲罐，剩余4座儲罐呈品字形布置在儲罐群的一側，工藝裝置及其他設施的布置原則同上述兩種方式。

　　結語

　　國內LNG接收站已投產較多座，總平面布置技術成熟、經驗豐富。但是隨著政策的調整，后續大型LNG儲備基地建設成為趨勢。本文通過分析大型LNG儲備基地的功能、組成及布置原則，為大型LNG儲備基地規劃布置提出三種不同的布置方式，為后續項目實施提供思路和借鑒。

　　早年的LNG玻璃纖維彈性氈技術主要依靠海外進口生產，在新能源產業的投入與發展，國內也逐漸完善了LNG儲罐保溫產業。

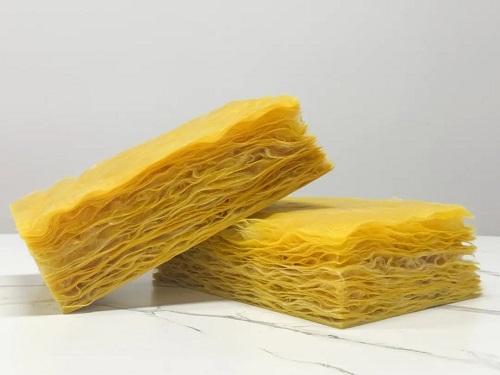

　　隨著LNG基站的技術成熟與發展，LNG眾多相關的行業也得到了進一步的技術提升。LNG專用的保溫材料彈性氈逐漸成為了保溫材料業內翹楚。在保溫行業中，玻纖產品用于各個領域，展現出了作為新材料的獨特魅力，不管是保溫或是保冷，玻纖產品都具備了同等的性能，它們根據不同的應用場景凸顯了不一樣的使用優點。如尤特森LNG儲罐專用保溫彈性氈，滿足了多種儲罐超低溫保冷應用，同時能夠嚴格執行LNG儲罐保溫彈性氈生產要求，細化生產步驟，提高產品專用領域的綜合性能。

　　在LNG保溫方向中，尤特森秉承著以綠色節能、自主研發為發展方向。LNG彈性氈生產中采用環保配方；專業的生產成纖維工藝——其纖維纖細均勻，具有良好的回彈性。氈面平整，層次分明卻不零散；彈性氈含水率低于0.4%，在使用的過程中還具有良好的干燥效果。

　　尤特森堅持保溫新材料技術研發與創新，在玻璃纖維技術上，一直努力走在行業前沿。目前生產研發的產品多用于航空、高鐵、屋面幕墻、高溫?zé)崃I(yè)、LNG儲罐等多個領域。踐行著創新、務實的品牌價值觀，致力于建筑節能保溫的可持續發展。
